IC C62(LUM337) WITH SANWA CD800A – GoTool.IN

This IC is a crucial component of a mobile motherboard, responsible for managing power distribution, signal processing, and data communication between different sections of the device. In modern smartphones, multiple ICs work together to ensure stable performance, proper voltage regulation, and smooth hardware operation.

Each IC consists of multiple pins (also known as legs or pads), and every pin has a specific function. Common pin names include VIN (input voltage), VOUT/OUT (output voltage), GND/PGND/AGND (ground), SCL and SDA (data communication lines), SW (switching pin), EN (enable), and REG pins. Understanding these pins is essential for diagnosing and repairing motherboard faults.

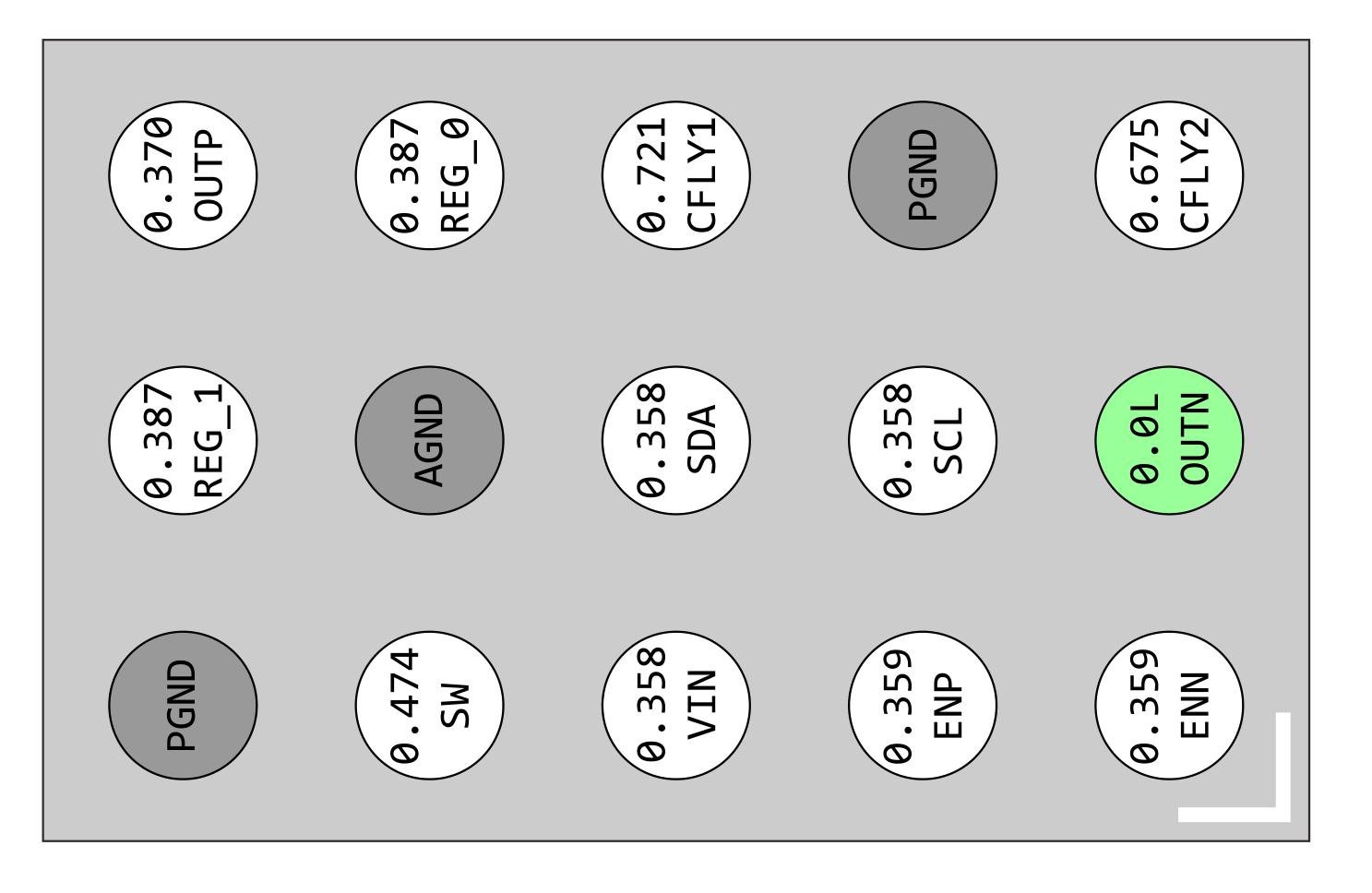

With the help of this pin diagram, technicians and users can easily identify each pin location and measure voltage using a multimeter. This process helps determine whether the IC is functioning correctly or has become faulty.

✅ How to Test IC (Basic Checking Method):

VIN (Input): Should receive proper input voltage from the power source

VOUT / OUT: Must provide stable output voltage according to circuit requirement

GND / PGND / AGND: Should show ground (0V)

SCL / SDA: Used for communication; voltage may fluctuate

SW Pin: Active in switching ICs; may show pulsing voltage

EN (Enable): Must be present for IC to turn ON

If any required voltage is missing, too low, or unstable, it may indicate a faulty IC or surrounding components. Always compare readings with a working board if possible.

⚠️ Precautions:

Always use a proper multimeter and correct grounding

Avoid short circuits while probing pins

Check for surrounding components (capacitors, coils, resistors)

Ensure battery or power supply is properly connected

👉 This diagram is highly useful for mobile technicians, beginners, and repair professionals to quickly diagnose motherboard IC issues and improve repair accuracy.

📌 Hindi Description (हिंदी में):

यह IC मोबाइल मदरबोर्ड का एक महत्वपूर्ण हिस्सा होता है, जो पावर डिस्ट्रीब्यूशन, सिग्नल प्रोसेसिंग और अलग-अलग सेक्शन के बीच डेटा कम्युनिकेशन को नियंत्रित करता है। आधुनिक स्मार्टफोन में कई IC मिलकर काम करते हैं ताकि डिवाइस सही तरीके से चले और वोल्टेज स्टेबल रहे।

हर IC में कई पिन (लेग या पैड) होते हैं, और हर पिन का एक अलग कार्य होता है। सामान्य पिन नाम होते हैं जैसे VIN (इनपुट वोल्टेज), VOUT/OUT (आउटपुट वोल्टेज), GND/PGND/AGND (ग्राउंड), SCL और SDA (डेटा लाइन), SW (स्विचिंग पिन), EN (इनेबल), और REG पिन। इन पिन्स की समझ मोबाइल रिपेयरिंग में बहुत जरूरी होती है।

इस डायग्राम की मदद से टेक्नीशियन आसानी से हर पिन की लोकेशन पहचान सकते हैं और मल्टीमीटर से वोल्टेज चेक कर सकते हैं। इससे यह पता लगाया जा सकता है कि IC सही काम कर रही है या खराब हो चुकी है।

✅ IC कैसे चेक करें (Basic Method):

VIN (Input): सही इनपुट वोल्टेज आना चाहिए

VOUT / OUT: आउटपुट वोल्टेज स्टेबल होना चाहिए

GND / PGND / AGND: ग्राउंड (0V) दिखाना चाहिए

SCL / SDA: डेटा लाइन होती हैं, वोल्टेज बदलता रहता है

SW Pin: स्विचिंग IC में एक्टिव रहता है

EN (Enable): IC को चालू करने के लिए जरूरी होता है

अगर किसी पिन पर वोल्टेज नहीं मिल रहा या असामान्य है, तो IC या उसके आसपास के कंपोनेंट खराब हो सकते हैं। बेहतर है कि किसी working बोर्ड से तुलना करें।

⚠️ सावधानियां:

हमेशा सही मल्टीमीटर का उपयोग करें

पिन चेक करते समय शॉर्ट सर्किट से बचें

आसपास के कंपोनेंट (कैपेसिटर, कॉइल, रेसिस्टर) भी चेक करें

बैटरी या पावर सप्लाई सही तरीके से कनेक्ट हो

👉 यह डायग्राम मोबाइल टेक्नीशियन और रिपेयरिंग करने वालों के लिए बहुत उपयोगी है, जिससे IC फॉल्ट को जल्दी और सही तरीके से पहचाना जा सकता है।
