This IC is a crucial component of a mobile motherboard, responsible for managing power distribution, signal processing, and data communication between different sections of the device. In modern smartphones, multiple ICs work together to ensure stable performance, proper voltage regulation, and smooth hardware operation.

Each IC consists of multiple pins (also known as legs or pads), and every pin has a specific function. Common pin names include VIN (input voltage), VOUT/OUT (output voltage), GND/PGND/AGND (ground), SCL and SDA (data communication lines), SW (switching pin), EN (enable), and REG pins. Understanding these pins is essential for diagnosing and repairing motherboard faults.

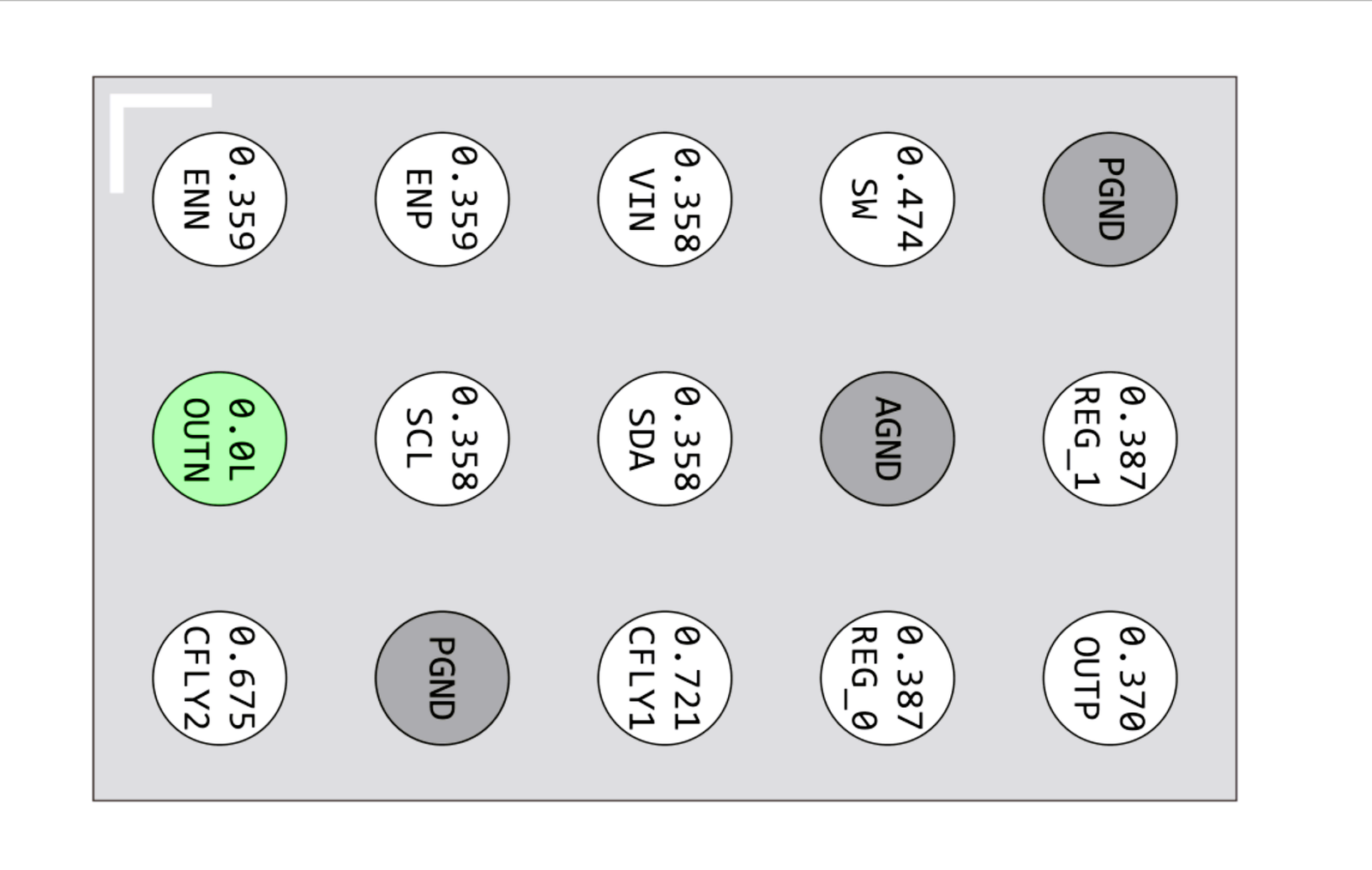

With the help of this pin diagram, technicians and users can easily identify each pin location and measure voltage using a multimeter. This process helps determine whether the IC is functioning correctly or has become faulty.

✅ How to Test IC (Basic Checking Method):

VIN (Input): Should receive proper input voltage from the power source

VOUT / OUT: Must provide stable output voltage according to circuit requirement

GND / PGND / AGND: Should show ground (0V)

SCL / SDA: Used for communication; voltage may fluctuate

SW Pin: Active in switching ICs; may show pulsing voltage

EN (Enable): Must be present for IC to turn ON

If any required voltage is missing, too low, or unstable, it may indicate a faulty IC or surrounding components. Always compare readings with a working board if possible.

⚠️ Precautions:

Always use a proper multimeter and correct grounding

Avoid short circuits while probing pins

Check for surrounding components (capacitors, coils, resistors)

Ensure battery or power supply is properly connected

👉 This diagram is highly useful for mobile technicians, beginners, and repair professionals to quickly diagnose motherboard IC issues and improve repair accuracy.
